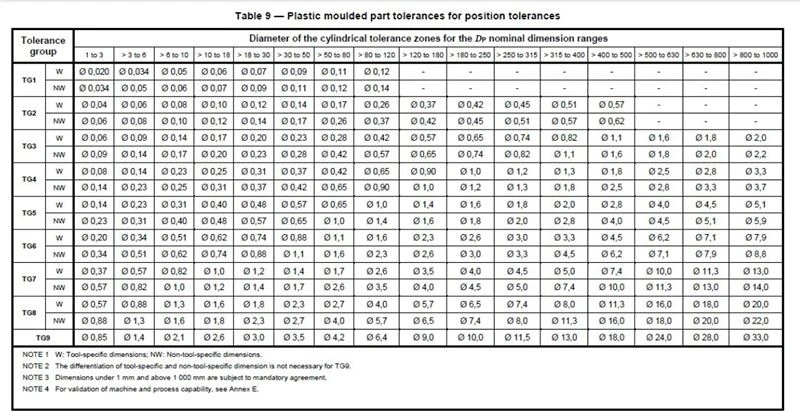

DIN 16742: ความคลาดเคลื่อนของชิ้นส่วนพลาสติกสำหรับความคลาดเคลื่อนของตำแหน่ง
ฝากข้อความ
ความคลาดเคลื่อนของชิ้นส่วนพลาสติกสำหรับความคลาดเคลื่อนของตำแหน่ง
ตาม DIN 16742-2013 A
ข้อมูลทั่วไป
แม่พิมพ์ลึกเป็นมืออาชีพในการปั้นพลาสติกและชิ้นส่วนพลาสติก
เราสามารถสร้างแม่พิมพ์และต้นแบบอย่างรวดเร็วด้วยราคาและชิ้นส่วนที่มีคุณภาพและบริการที่รวดเร็วและบริการที่รวดเร็วสำหรับลูกค้าระดับโลกของเรา
1-5, 000+ ชิ้นส่วน ยกมาเป็นชั่วโมง จัดส่งในวันที่ผ่านมาคุณภาพต่ำกว่าค่าใช้จ่าย
ยอดขายของเรามีพื้นฐานทางวิศวกรรมการสื่อสารกับลูกค้าจะราบรื่นเสมอ
ถ้าเป็นไปได้โปรดให้โอกาสเราแสดงบริการของเรา
เราจัดทำรายงาน FAI สำหรับลูกค้าระดับโลกของเราเกี่ยวกับหนังสือที่มีส่วนขึ้นเป็นพลาสติกdin 16742-2013 a-eng-pdf.
ในฐานะ egnineer หรือนักออกแบบเราคิดว่าคุณอาจต้องใช้ din 16742-2013 เอกสารเช่นกัน
โปรดลงไปด้านล่างของหน้าคลิกไอคอน PDF แล้วดาวน์โหลดฟรี
ลำดับการประมวลผลเชิงตรรกะต่อไปนี้จะต้องปฏิบัติตามสำหรับความสัมพันธ์ความร่วมมือระหว่างการพัฒนาส่วนขึ้นรูปการผลิตชิ้นส่วนและการทำเครื่องมือ:
A) นักออกแบบชิ้นส่วนที่ขึ้นรูปตัดสินใจเกี่ยวกับความคลาดเคลื่อนที่ต้องการตามหน้าที่ซึ่งเกิดจากเงื่อนไขการใช้งานและการประกอบโดยพิจารณาจากข้อกำหนดของชิ้นส่วนขึ้นรูป
b) ผู้ผลิตชิ้นส่วนที่ขึ้นรูปยืนยันเพื่อให้สอดคล้องกับความสัมพันธ์ เช่นค่าธรรมเนียมราคา) อาจต้องรวมเข้าด้วยกัน ความคลาดเคลื่อนที่จำเป็นต้องใช้จะต้องกำหนดไว้ในเอกสารการออกแบบเสมอ ด้วยวิธีนี้หลีกเลี่ยง "ความกลัวและความอดทน" ที่ไม่ถูกต้องและไม่ประหยัด
c) วัสดุของส่วนที่ขึ้นรูปถูกกำหนดโดยนักออกแบบชิ้นส่วนขึ้นรูปตามการจัดวางคำสั่งซื้อ ดังนั้นเขาจึงกำหนดพื้นฐานสำหรับการพิจารณาการหดตัวของการขึ้นรูป หลังจากการจัดวางคำสั่งซื้อค่าที่คำนวณได้เกี่ยวกับการหดตัวของการขึ้นรูปจะต้องตกลงกันระหว่างผู้ผลิตชิ้นส่วนที่ขึ้นรูปและผู้ผลิตเครื่องมือหรือเครื่องมือออกแบบเครื่องมือโดยประสบการณ์ภายนอก (เช่นผู้ผลิตสารประกอบส่วนที่ขึ้นรูป) อาจถูกนำมาใช้
ขึ้นอยู่กับข้อกำหนดของสารประกอบส่วนที่ขึ้นรูปการออกแบบชิ้นส่วนขึ้นรูปและเค้าโครงเครื่องมือการประมวลผลของพลาสติกมีผลกระทบอย่างมีนัยสำคัญต่อความเสถียรของมิติของชิ้นส่วนแม่พิมพ์ เครื่องแปรรูปของวิธีการสร้างรูปแบบหลักคือระบบสารประกอบเชิงอุณหพลศาสตร์-รัมไฮ
คุณสมบัติที่เกี่ยวข้องกับมิติของพลาสติกรวมถึงช่วงสุดขั้วของความแข็งหรือความแข็งที่ขึ้นกับประเภทรวมถึงการหดตัวของการขึ้นรูป เครื่องมือที่ไม่คงที่และไม่เหมือนกันและอุณหภูมิการขึ้นรูปร่วมกับการวางแนวของโครงสร้างจุลภาคและความคลาดเคลื่อนเพิ่มเติมเนื่องจากระบบการไหลนำไปสู่คุณสมบัติ anisotropies ซึ่งทำให้เกิดการเสียรูปมากขึ้นหรือน้อยลง นอกจากนี้ความแตกต่างของความหนาของผนังหรือความเข้มข้นของมวล / ความเข้มข้นของวัสดุอาจเป็นสาเหตุที่เป็นไปได้สำหรับการเสียรูป ดังนั้นรูปแบบสถานที่และมุมเบี่ยงเบนจึงเชื่อมต่อในรูปแบบที่ซับซ้อนสูงซึ่งทำให้มาตรฐานยากขึ้นเมื่อเปรียบเทียบกับโลหะ
การเบี่ยงเบนจากมิติเล็กน้อยและการประมวลผลชิ้นส่วนของเราโดยทั่วไปขึ้นอยู่กับกระบวนการผลิตหรือการผลิตที่ใช้ DIN ISO 16742 ใช้สำหรับการฉีดขึ้นรูปและกลุ่มความอดทน TG 6 ใช้กับเทอร์โมพลาสติกของเรา DIN 12020-2 ใช้สำหรับการผลิตโปรไฟล์อลูมิเนียม หากชิ้นส่วนได้รับการประมวลผลแบบกลไก DIN ISO 2768M จะใช้เสมอ
การตัดเฉือนหน้าจอผ้าไหม / แทมโปการพิมพ์เลื่อยการนูนการตัดการพิมพ์ดิจิตอล
มิติทั้งหมด <3 0 มม. ถึงขอบอ้างอิงของเคสที่มีความอดทน± 0.3 มม. มิติอื่น ๆ ทั้งหมด: เว้นแต่จะระบุไว้เป็นอย่างอื่นกับ DIN ISO 2768M T1 ในเวลาเดียวกันความคลาดเคลื่อนของชิ้นส่วนพื้นฐานจะต้องนำมาพิจารณา
